Розборка і ремонт зубної щітки Philips Sonicare 6100 (HX751G)

Сьогодні поговоримо про електричні зубні щітки, їх нутрощі, а також вирішимо одну з проблем, які трапляються з такою технікою

Як би це дивно не звучало, але ідея придбати таку щітку прийшла до мене від лікаря стоматолога, досвід лікування у якої я описував рік тому. Досвід вилився у пошук, пошук закінчився тим, що окрім робочих щіток такого типу я також зустрів щітки, котрі продаються як неробочі. Мені стало цікаво, що ж саме з ними не так. По ходу сьогоднішнього запису я розберу кілька випадків, з якими стикався.

Розбирання

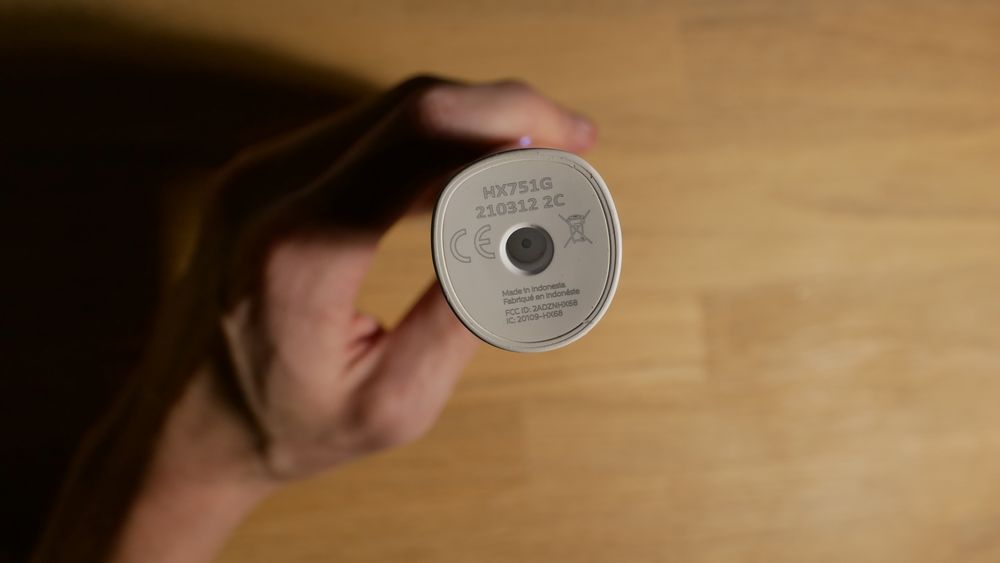

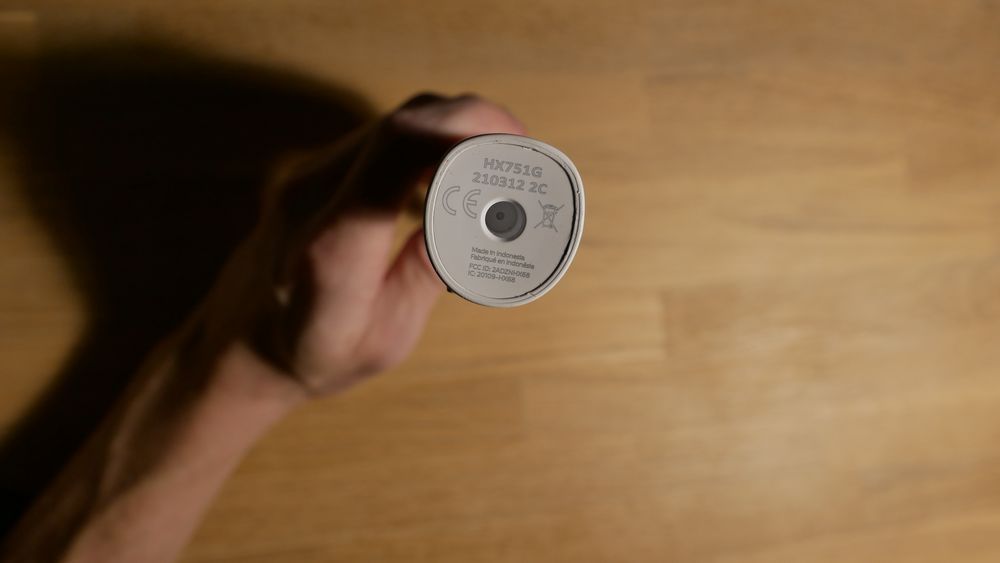

Це наша щітка. Індекс конкретно тої моделі, що розбирається, HX751G. В інтернеті її можна зустріти як Philips Sonicare 7000 або Philips Sonicare 6100. Зауважу, що інші щітки цього виробника мають більш-менш схожу конструкцію, тому методика їх розбирання буде дещо схожою. Для розбирання щітки нам потрібні наступні інструменти:

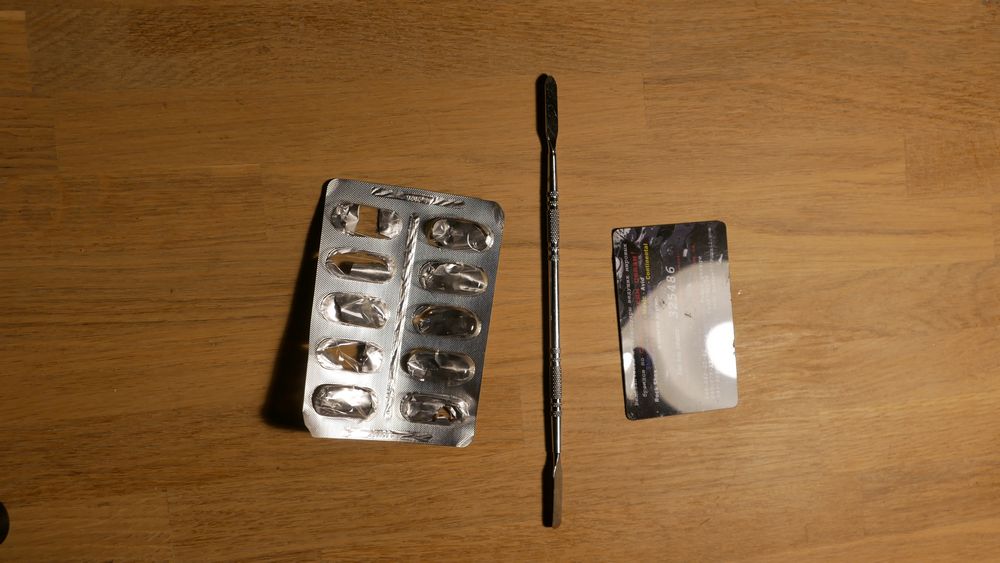

Блістер від таблеток (так-так, не смійтесь), металева лопатка для ремонту телефонів/планшетів і звичайна пластикова картка. В цілому вистачить і останніх двох предметів.

Пластик у цих щіток дуже дивний – пластиковою карткою чи “блістером” можна без особливої важкості зробити царапку на корпусі, тому краще за все трішки піддіти корпус лопаткою. В інтернеті є відео вскривання, де ці щітки тільки що не трощать, щоб розібрати. В нас метод більш щадний.

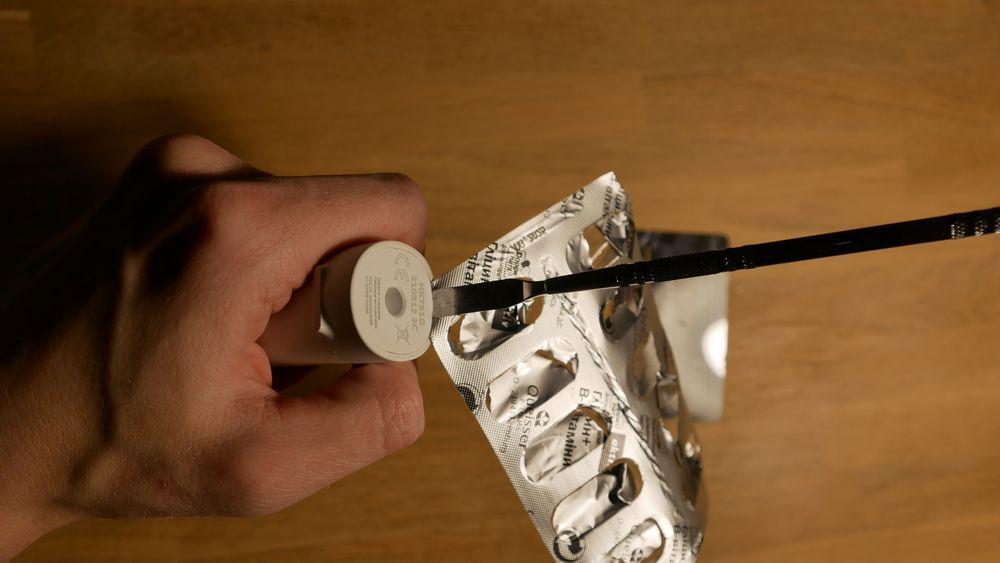

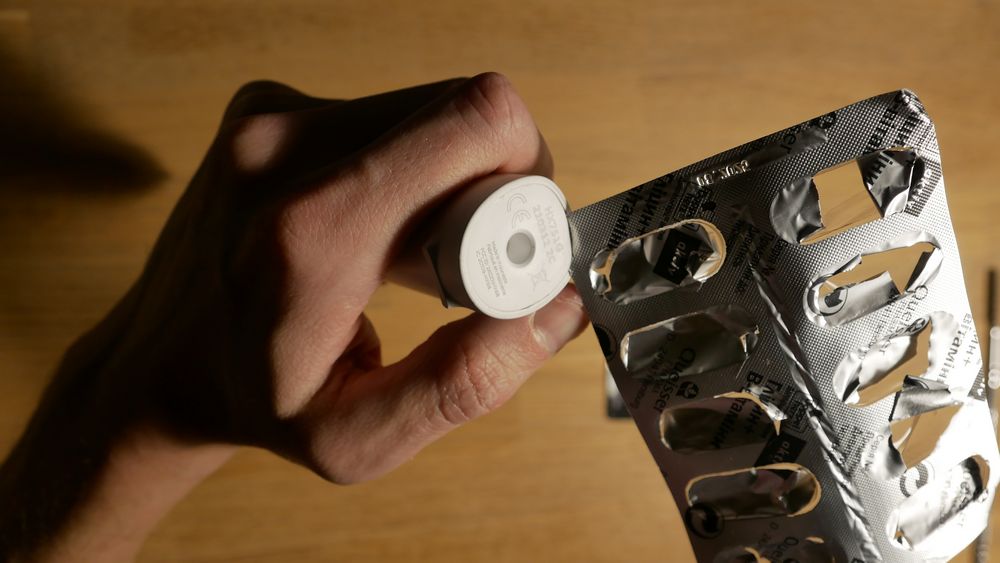

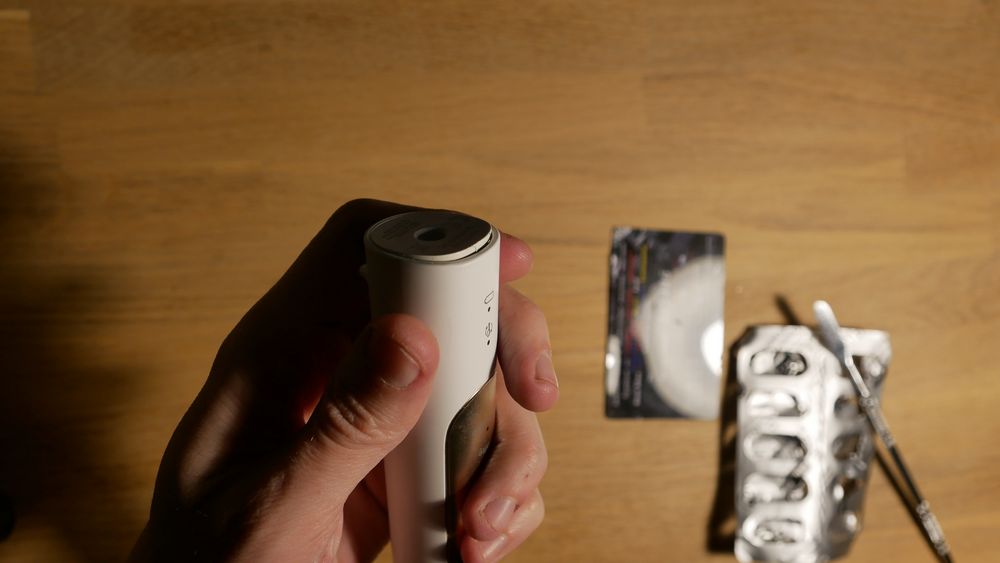

Далі встромляємо блістер і ведемо його до краю краю щітки.

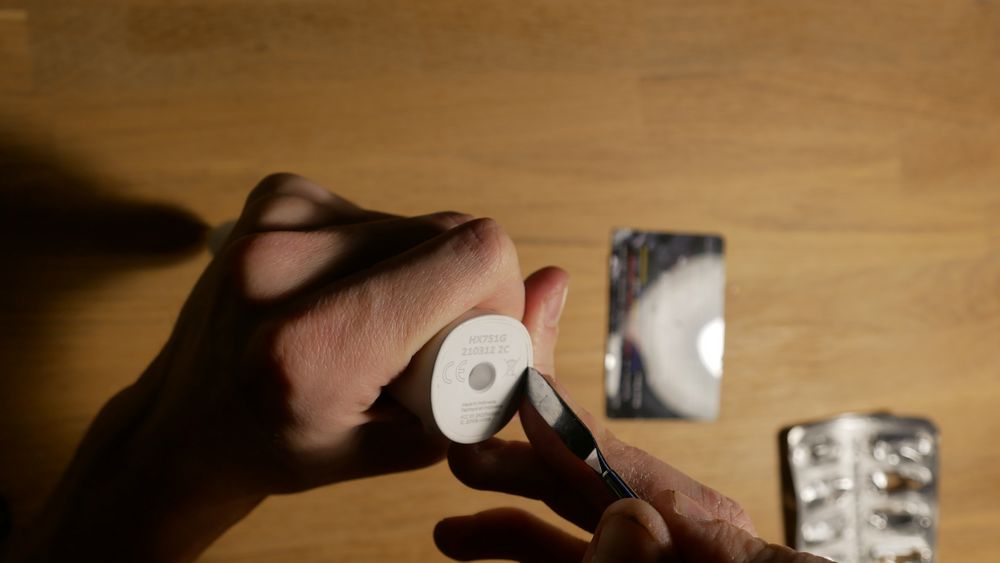

На цьому етапі кришку піддіваємо знову лопаткою. Блістер потрібен щоб не лишити на окантовці щітки слідів і зам’ятин.

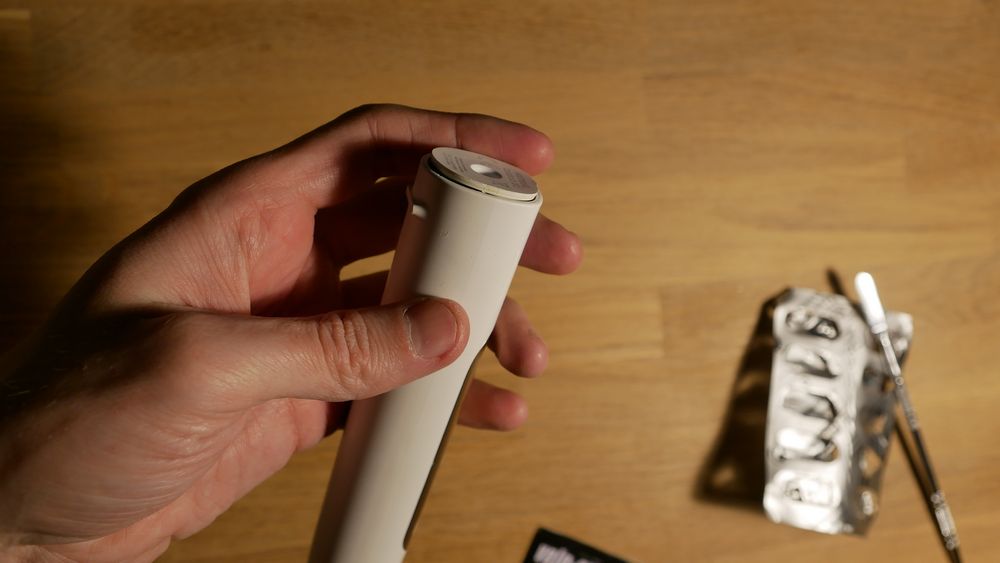

Коли щітка наполовину вскрита – вставляємо туди пластикову картку, і проходимо нею по колу, щоб від’єднати кришку від корпусу щітки.

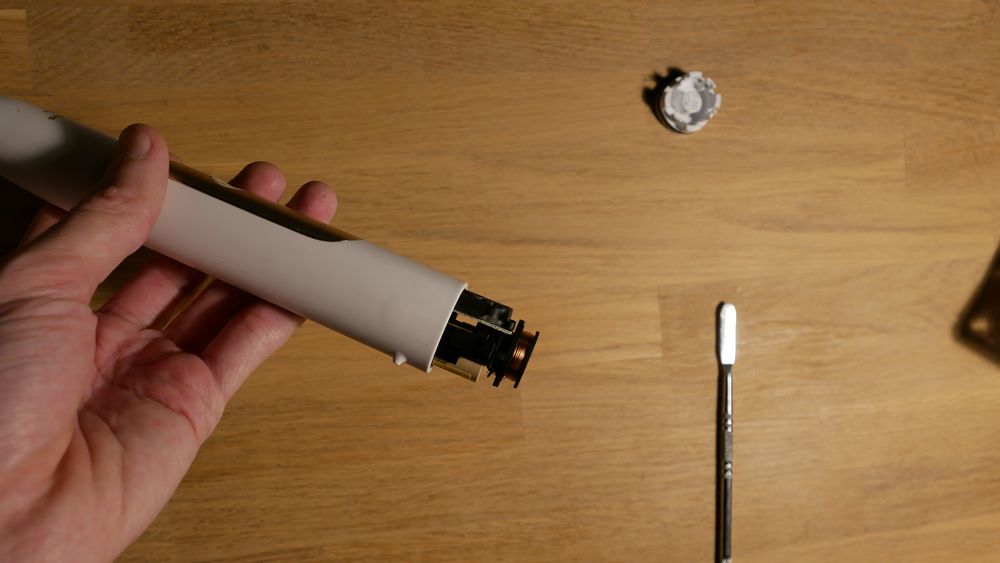

На цій стадії вона легко знімається і ми добираємось до самого цікавого.

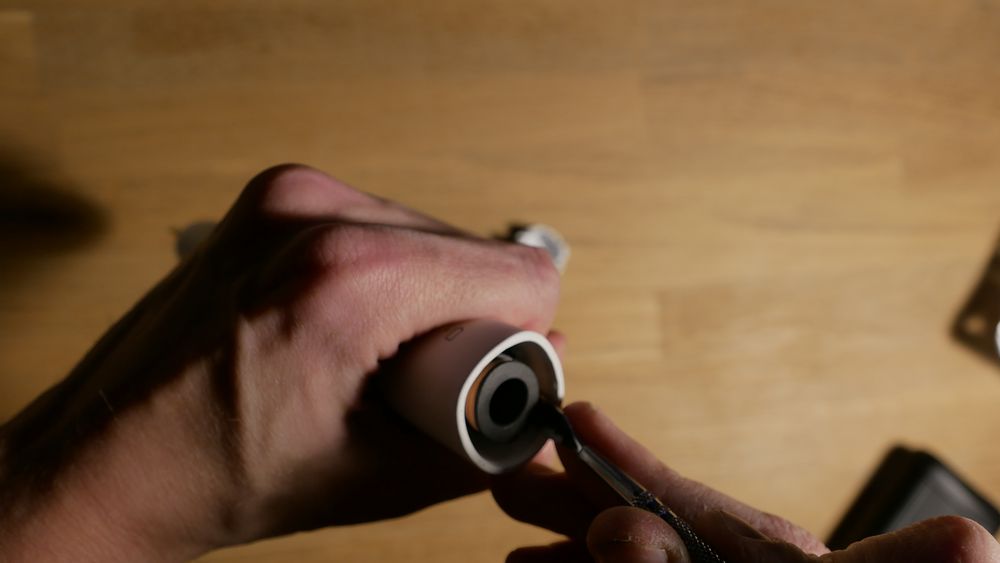

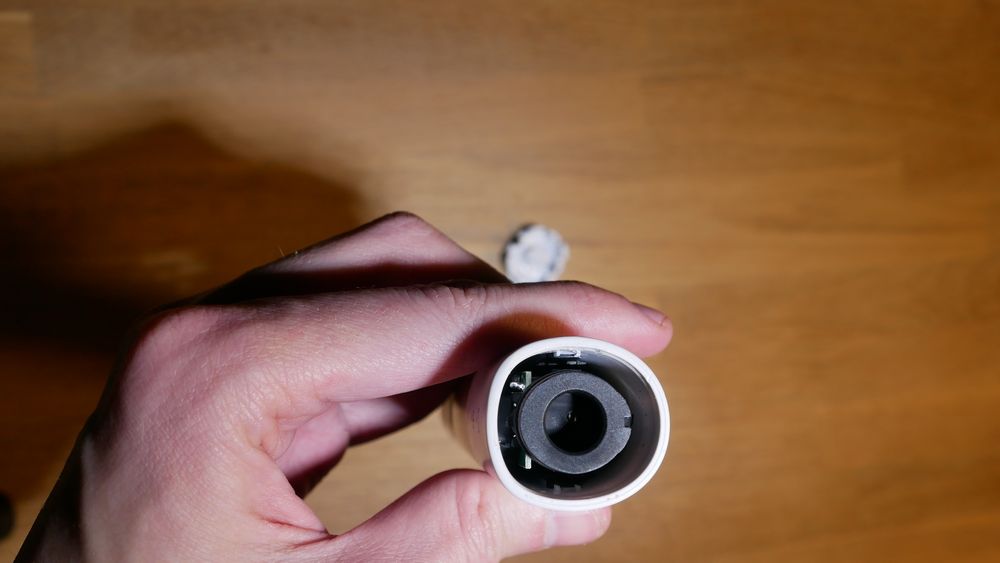

Кришка має резинку, котра захищає щітку від попадання вологи всередину. Слід зауважити, що навіть такий захист не дає 100% гарантії, тож я не раджу користуватись цими щітками знаходячись у душі чи ванній – є шанс її зіпсувати.

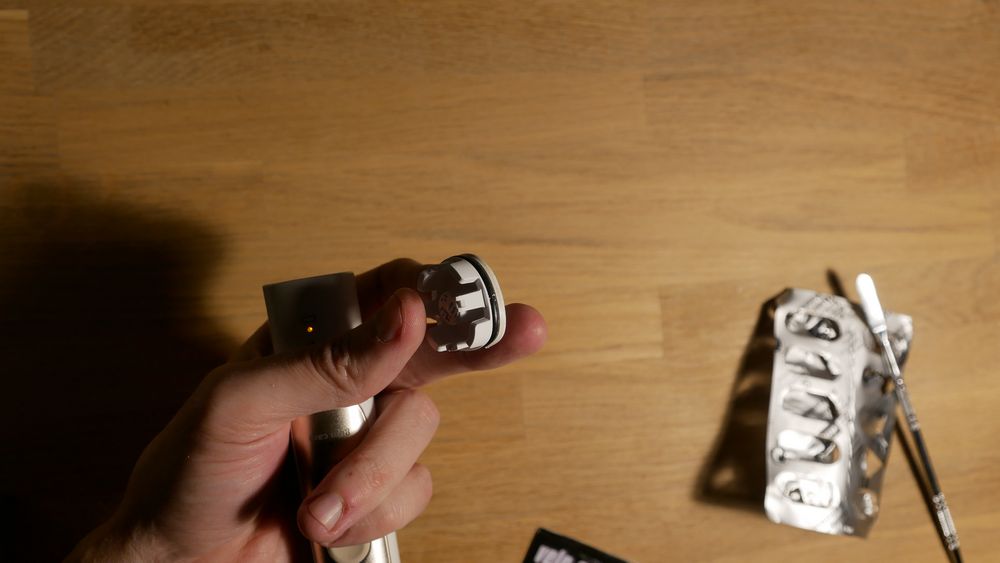

Якщо дивитись на це фото – зверху і знизу є чорні лапки вставлені в білі пази. Нам треба лопаткою обережно піддіти ці чорні лапки, щоб вони відійшли від кріплень.

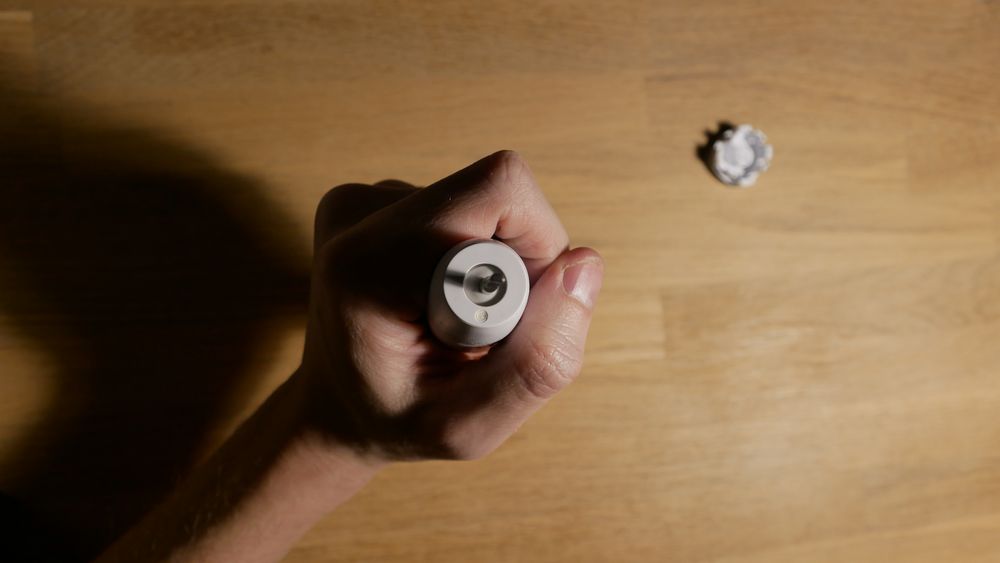

Потім потрібно вперти металевий наконечник щітки у щось тверде, щоб серцевина щітки з електронікою вийшла назовні.

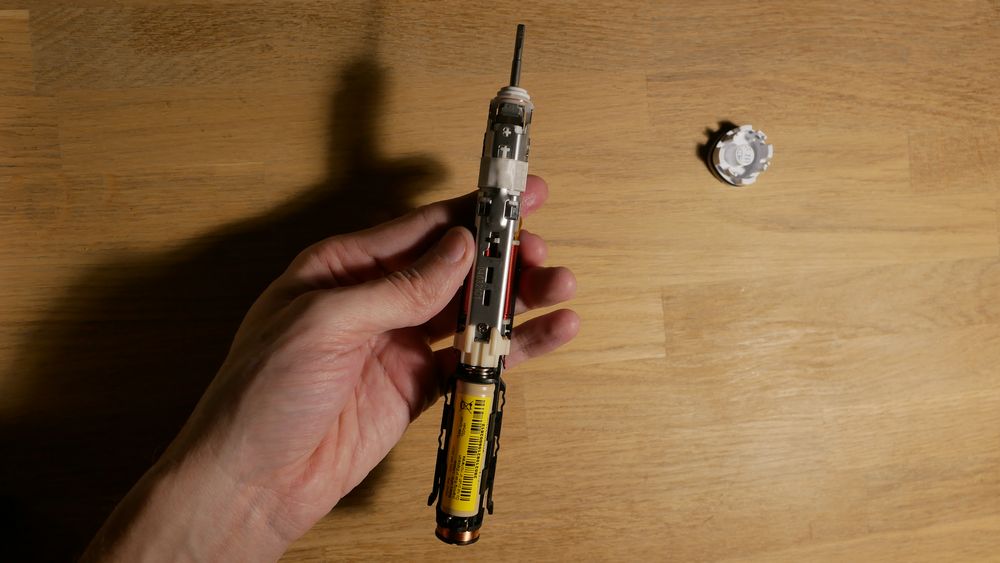

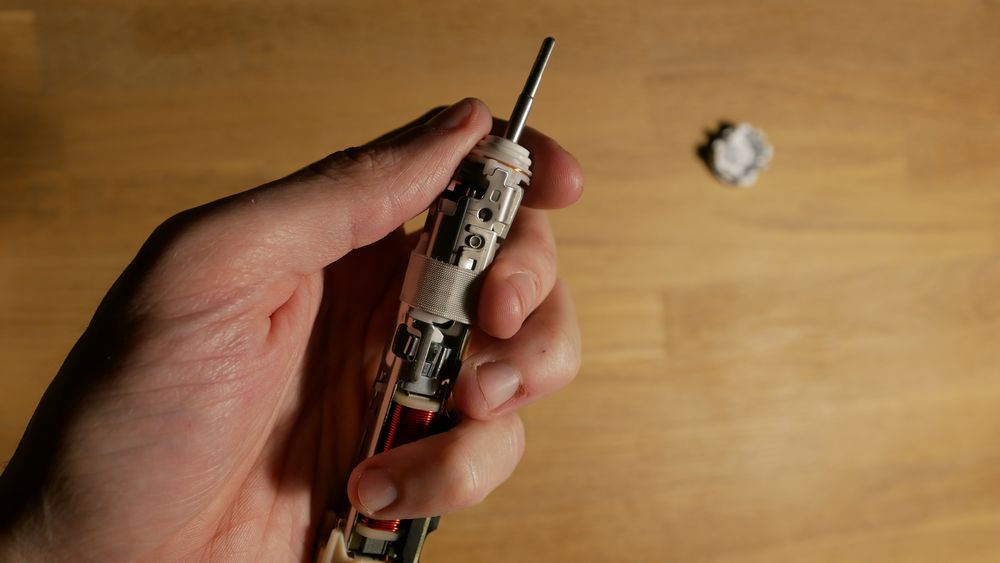

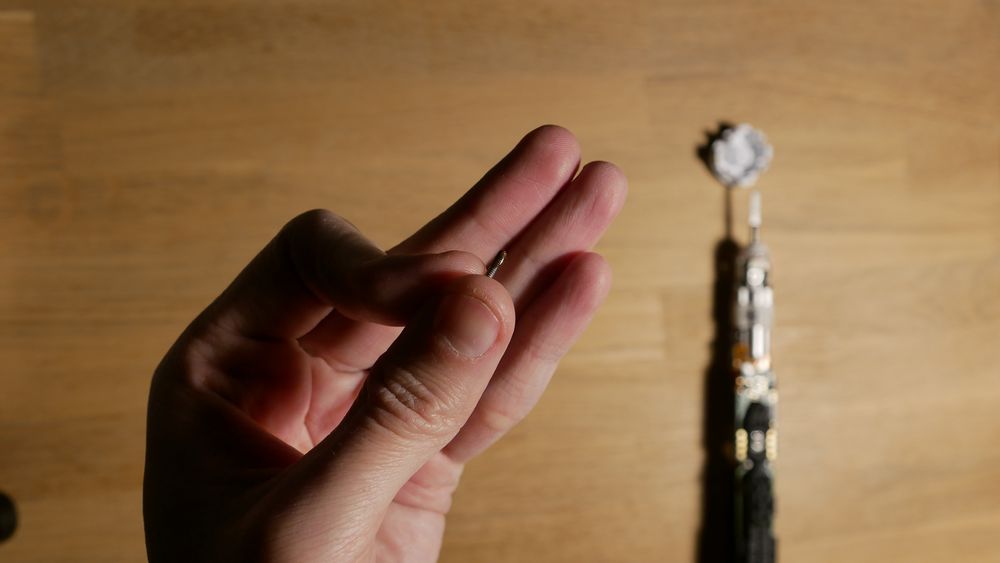

На цій стадії нутрощі можна просто витягти.

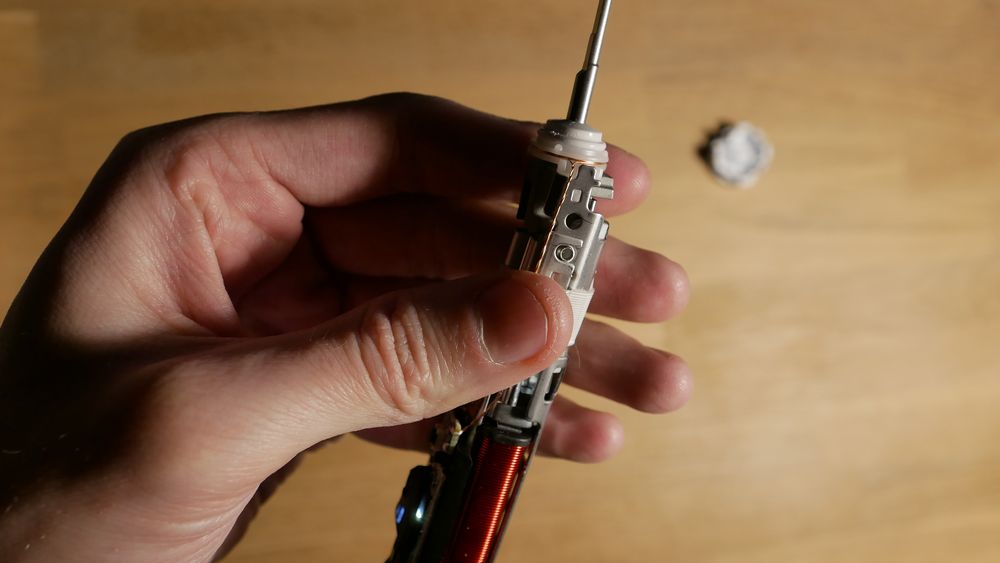

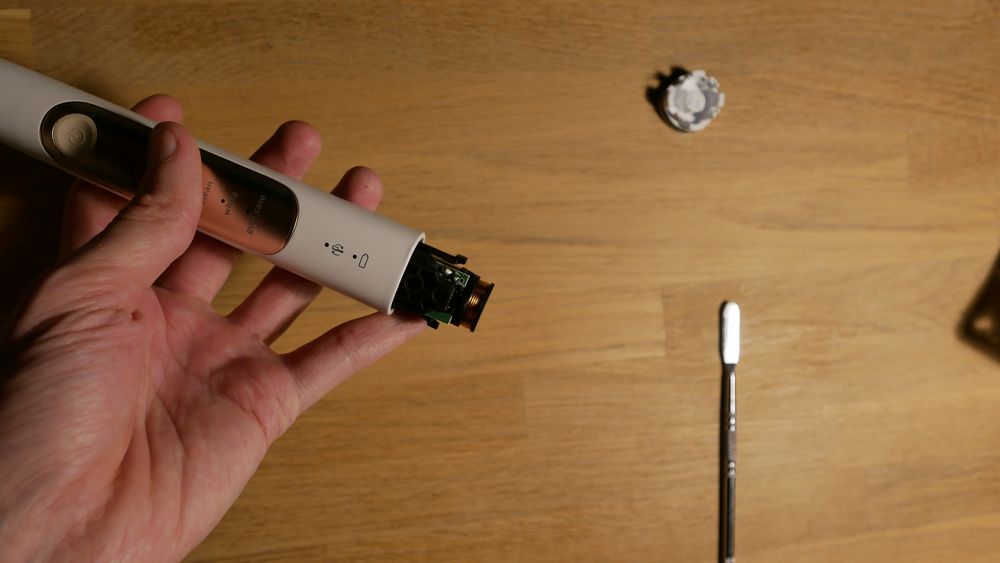

На цьому знімку більш чітко видно пази, які тримають електроніку всередині.

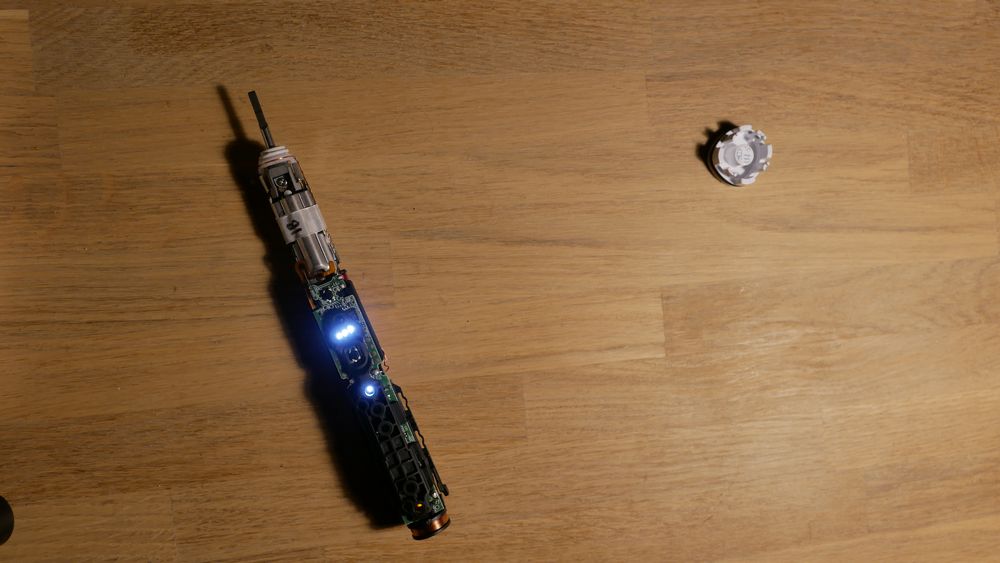

Ось так виглядає щітка всередині.

Ремонт

До мене в руки попало кілька десятків щіток, в більшості з яких був дивний симптом. Звісно ж “текстом” я це показати не зможу, тож подивіться будь ласка відео, котре буде в кінці статті. Так от, щітка може давати неприємне деренчання, а сам наконечник може мати невеликий люфт. Саме це питання ми зараз будемо вирішувати.

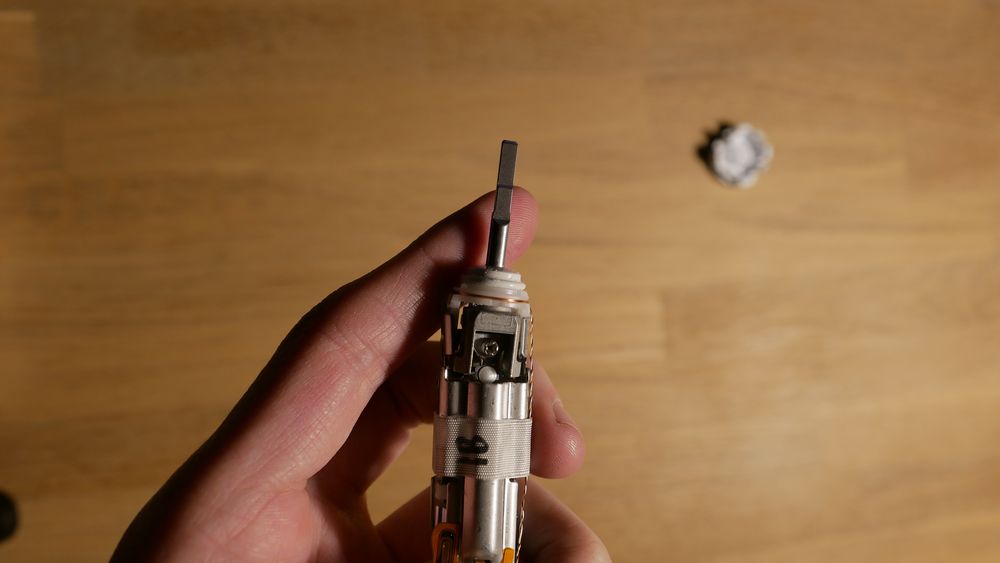

В цій щітці є два проблемних моменти. В відео це не попало, бо там ремонтувалась трішки інша щітка. Якщо подивитись на фото – видно що кріплення насадки дивиться під кутом.

Тут люфт щітки призвів до того, що металева частина корпуса відігнулась і пластик вийшов зі свого паза. Це трапляється не завжди, але буває. Тож слід плоскогубцями загнути цю металеву частину назад і вставити пластик в його паз.

З іншого боку все нормально – металева частина корпуса доходить до мідної проволоки. Проблема була з одного боку. Але це не все вирішення питання.

Винуватцем є цей болт, котрий з часом розхитується в щітці і кріплення насадки отримує люфт. Недостатньо просто вкрутити болт в різьбу, нам ще потрібно буде дещо.

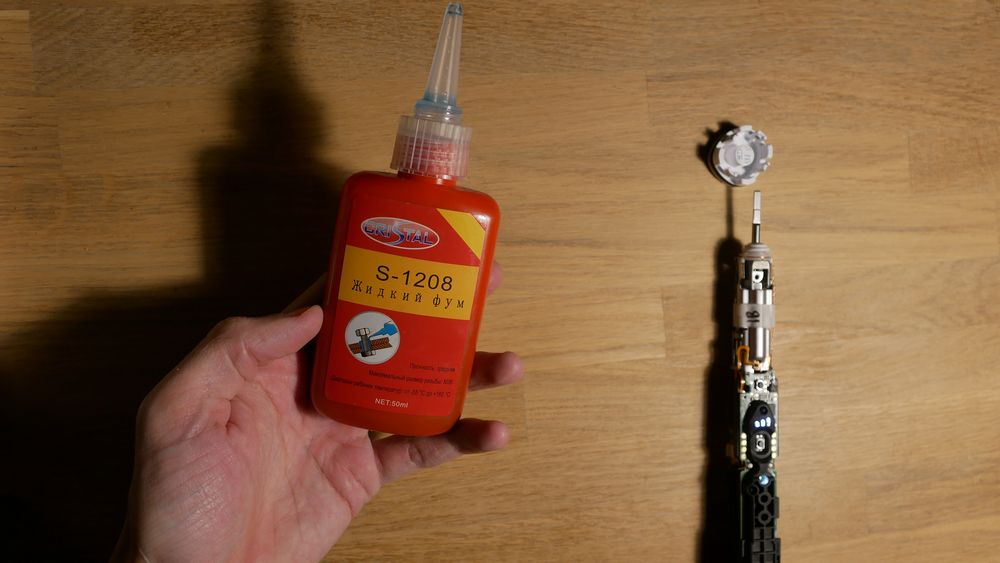

Цим самим “дещо” є рідкий фум. Його можна придбати в сантехнічних магазинах. Також він може називатись “фіксатором”, то вже де знайдете. На болті є сліди від такого фіксатора, але виробник заявляє нам, що щітка має 62000 рухів за хвилину. Тобто вібрація, в будь якому разі, з часом знову може зробити так, що цей болт розкрутиться. Якщо його підкрутити без фіксатора – це станеться значно скоріше.

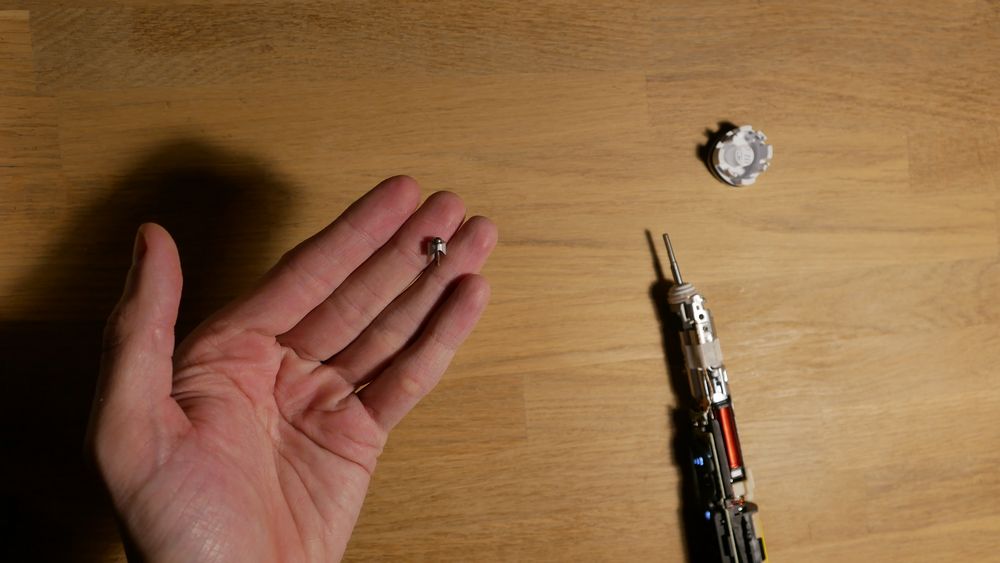

Вібрація в щітці настільки сильна, що в деяких з них болт просто вже бовтався в корпусі. Тому я б радив при перших симптомах одразу робити профілактику своїй щітці. На знімку вище болт вже з фіксатором. Вкручуємо болт назад і ситуація вирішена.

Датчик тиску

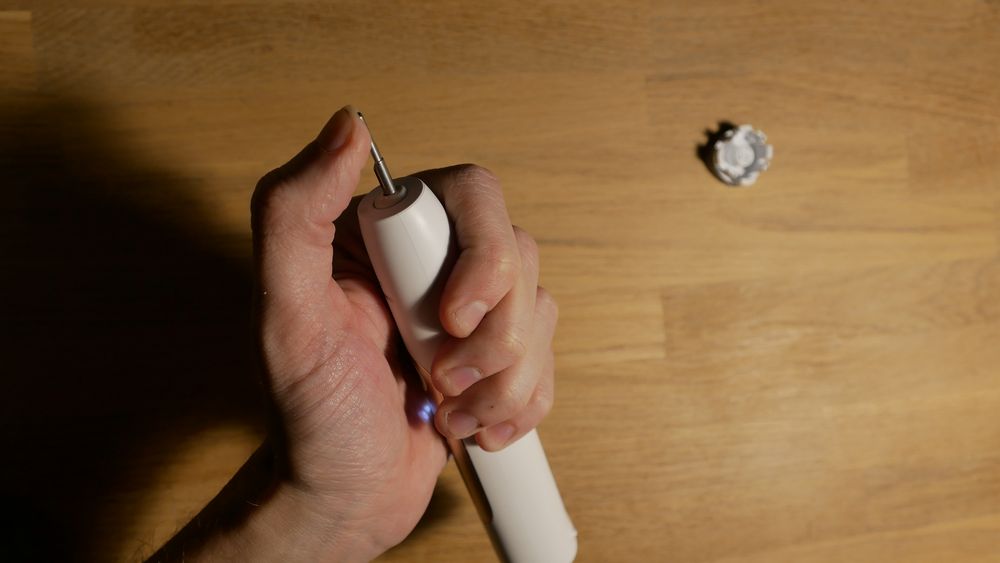

Одразу відзначу, що є ще один неприємний момент після розборки і ремонту щітки типу того, що я показав вище – датчик тиску може трішки ослабнути і реагувати на сильне натискання щітки тільки в крайньому положенні. Може доходити аж до того, що наконечник щітки буде торкатись корпуса щітки, тим самим роблячи неприємний звук, котрого не має бути. Вирішення цього питання ще більш просте. Воно є на самому сайті Філіпс і полягає в тому, що треба поставити щітку на зарядку на 45 секунд. Потім зняти її. І знову поставити. Цю процедуру слід зробити близько 5 разів. Після 5 разу датчик відкалібрується, і буде спрацьовувати вже не в крайньому положенні, а при більш слабкому тиску.

Нутрощі

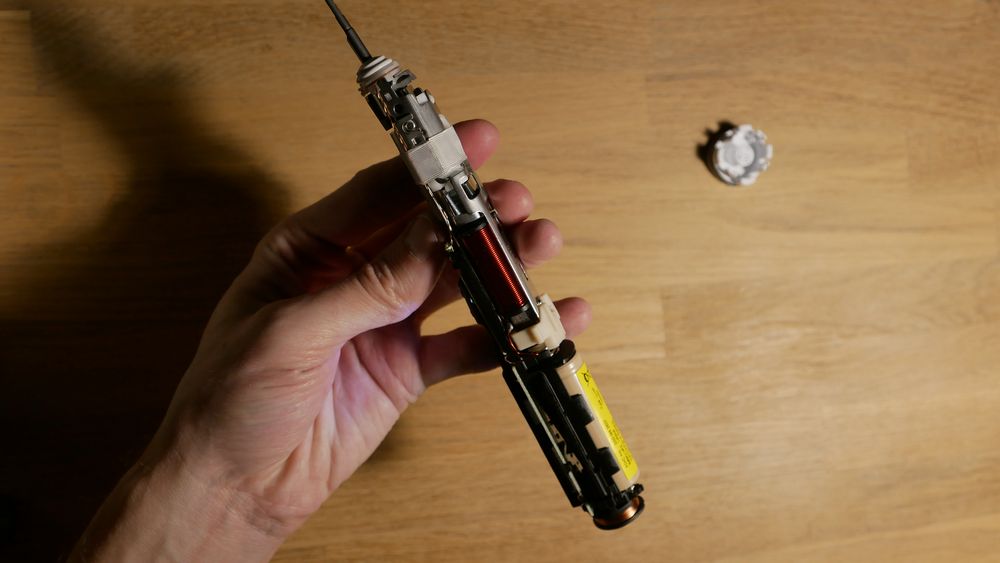

Певно вам цікаво, з чого складається щітка. Ось вам кілька світлин нутрощів.

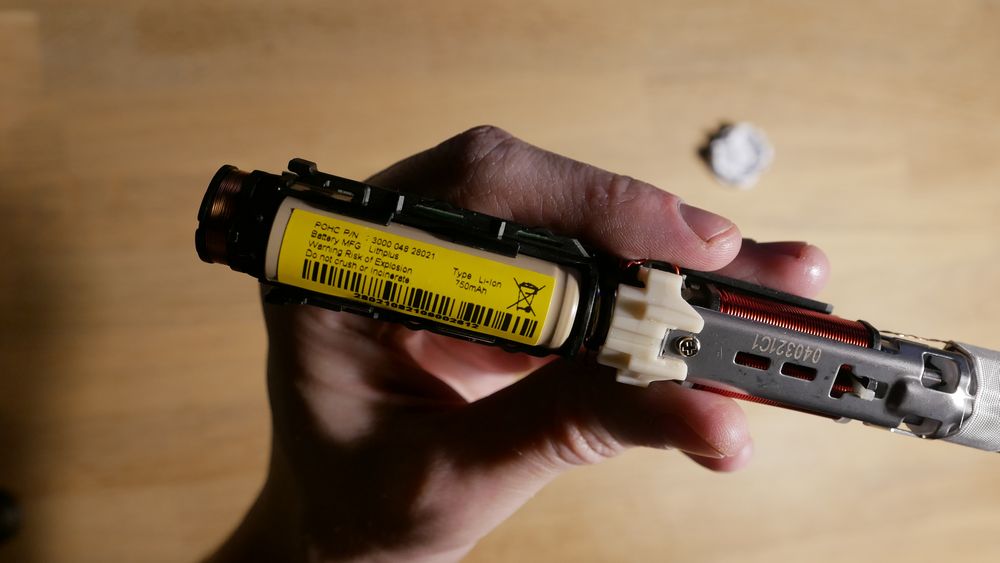

Елемент живлення конкретно цієї моделі це літій-іонна батарея ємністю 750 mAh. Вона має трішки дивний формат, котрий більш за все нагадує пальчикову батарейку. Добра новина полягає в тому, що проблема зламаності щітки найрідше трапляється через те, що ця батарея вмирає. Частіше це чи симптоми згадані вище, чи попадання вологи всередину. Ще один варіант – це фізичне пошкодження, коли щітка падає на тверду підлогу.

Збоку знаходиться потужна катушка, котра і створює магнітні коливання на великій швидкості.

Технічно щітка складається з батарейки, плати з електронікою, пари магнітних котушок і рухомої частини, котра і допомагає нам чистити зуби.

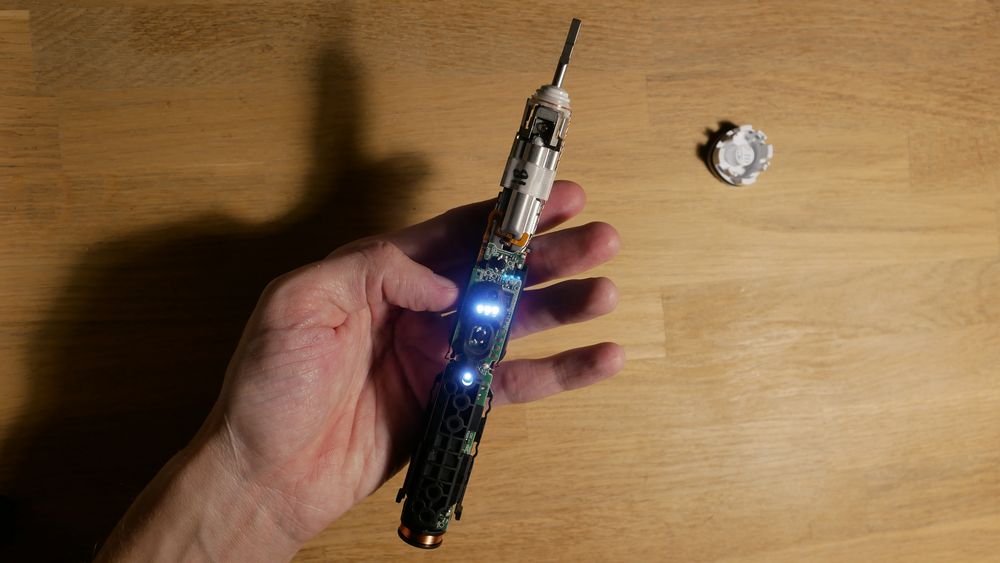

Цікаво, що світлодіоди в цих щітках настільки потужні, що цілком підходять на роль ліхтарика вночі. З одного боку не дуже зрозуміло, нащо вони такі коли виконують роль індикації, з іншої…в щітці, ціною близько 150 доларів, цілком собі можна дозволити і яскраве світло.  Давайте трішки пройдемось по запчастинах.

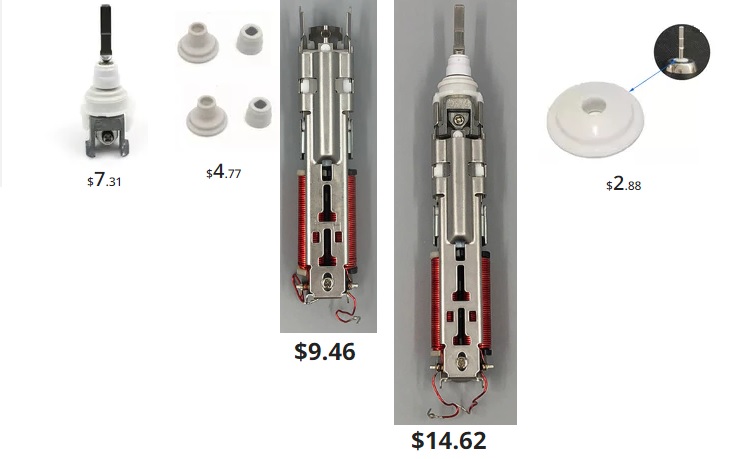

Це ціни запчастин, котрі я знайшов на Алішці. Серед іншого тут цікава перша деталь – річ у тім, що в одній зі щіток закручування болта не допомогло. Проблема була більш дивна – якір, який тримає гайку цього самого болта, був тріснутий на дві половини. Відповідно в ній потрібно міняти цю кінцівку щітки. Дивлячись на ці ціни у вас можуть з’явитись питання типу “за що я плачу такі гроші?”. Ну…фактично за назву бренду і функціонал тої чи іншої моделі.

Збираючи щітку, будьте уважні, щоб ущільнююча резинка була на своєму місці.

Перед тим як закривати кришку – перевірте, чи нормально все працює, в тому числі датчик тиску.

Це вигляд кришки після нашого ремонту. Хоч трішки і є сліди від розбирання, втім вони не такі вже й критичні, ущільнювач не постраждав, щітка готова до роботи.

Інші проблеми

Всього зі щіткою бувають кілька проблем – тріснутий якір, розкручений болт, поганий акумулятор, заливання електроніки водою. Три з чотирьох питань можна вирішити умовно дешево, з останньою важко, так як страждає в більшості своїй основна мікросхема, тому тут тільки заміна плати, або використання щітки як донора для ремонту іншої.

Я був приємно здивований тим, наскільки по цих щітках легко вирішити питання, бо ж якщо воно піддається ремонту – воно майже вічне. Саме тому я б радив брати саме цю серію, а саме Philips Sonicare 6100. Вона має ідеальний баланс між функціоналом і надійністю. Хоча й коштує добрих грошей. З іншого…що таке щітка за 6000 грн, коли смартфони у людей коштують по 20-30 тисяч? Риторичне питання…

А я пропоную вам глянути відео тієї ж процедури, якщо якісь кроки були незрозумілими

Відео поганеньке, але то вже вибачайте – я і оператор, і ремонтник, і ідейний натхненник – щось та й мало піти не так 🙂
