Fujitsu Lifebook E744 і його шумний кулер. Намагаємося вирішити питання, яке не вирішується.

Ділюсь досвідом обслуговування кулера, який для цього не пристосований

Досить давно мене почав дратувати звук кулера, який зрідка зустрічався біля ноутбука Fujitsu Lifebook E744. Ледве історії про те, що це взагалі за ноутбук такий.

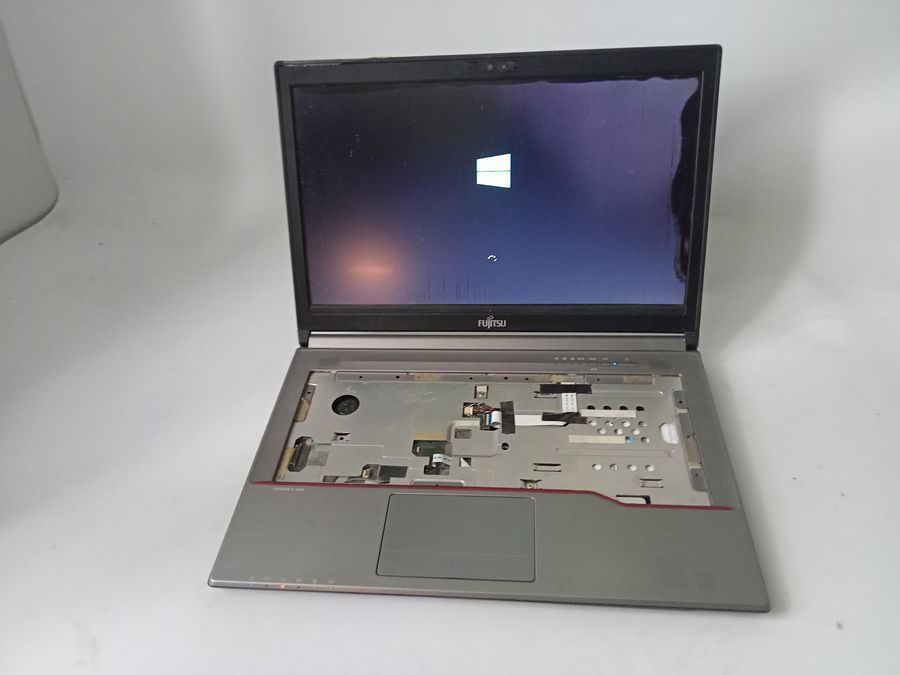

Як видно на вигляд – ноутбуку дуже дісталося, причому дісталося ще до того моменту, як він потрапив до мене в руки. Без клавіатури, з битим екраном, без двд-приводу або другої батареї, але…цілком робочий конячок на процесорі Core i5-4300M з довгограючою батареєю. Останнє і стало актуальним для мене, тому що в моєму випадку цей ноутбук використовувався як відеореєстратор, що дозволяє у разі вимкнення електроенергії автономно протриматися до включення світла. Як ви знаєте працює він 24/7, і наявність сторонніх шумів від нього неприємно. Вирішив, що час його почистити і…зіткнувся з неприємним моментом

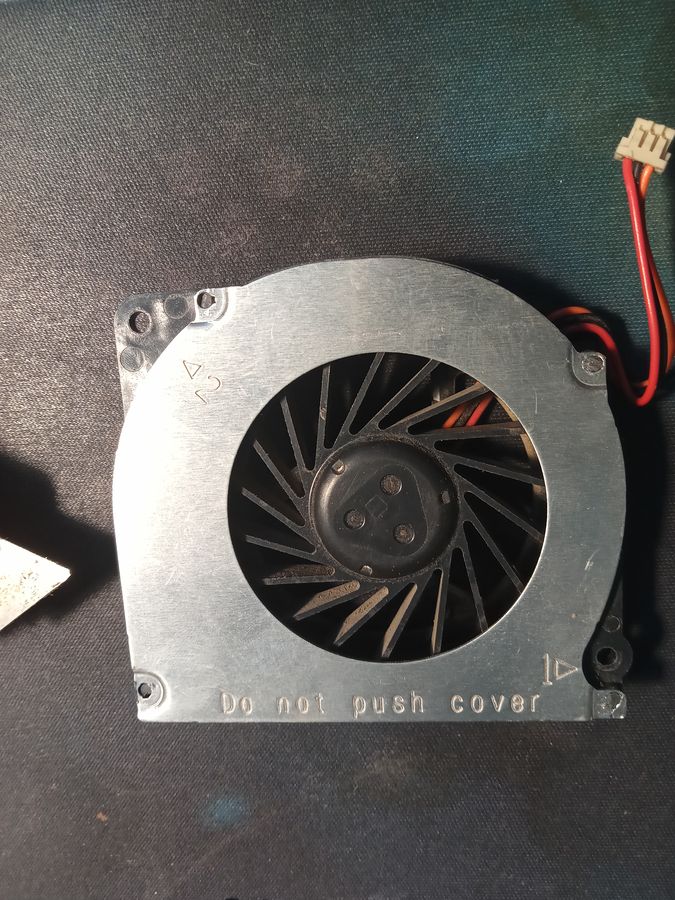

Замість болтів, що дозволяють розібрати кулер для обслуговування, стоять запаяні заглушки. Склалося враження, що виробник пропонує нам міняти цю запчастину цілком, але мені такий варіант не цікавий, тому що ноутбуки Fujitsu настільки малопопулярні в наших реаліях, що мені пропонували за батарею від цього ноутбука стільки ж грошей, скільки обійшовся він сам (на той момент близько 40-50 у.о. приблизно). Кулер везти довго, нудно, та й…навіщо? Адже можна спробувати порушкіропити!

Рукошкірість

Насамперед довелося зрізати пластикові заглушки, на яких трималася металева кришка. Зроблено це було звичайним канцелярським ножем

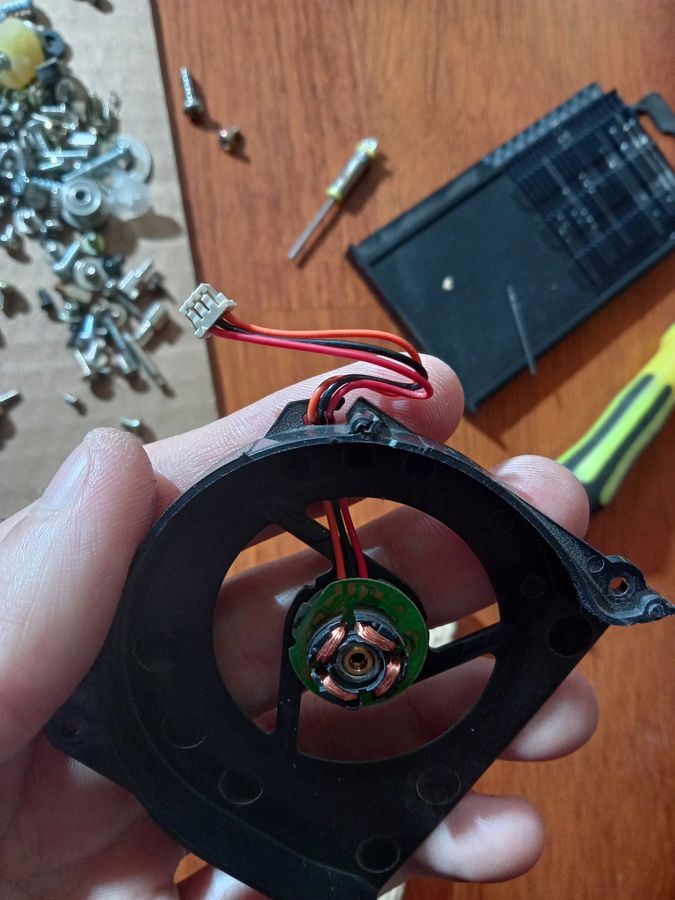

Сам по собі кулер не відноситься до розбірного-обслуговування, і…не має якихось стопорних кілець – він просто насаджений на котушку. Отже, металева кришка і є частиною, яка стримує його від випадання (хоча випасти він не може і тому що притягнутий магнітом, і тому що в корпусі ноутбука знаходиться в тому положенні, що на фото).

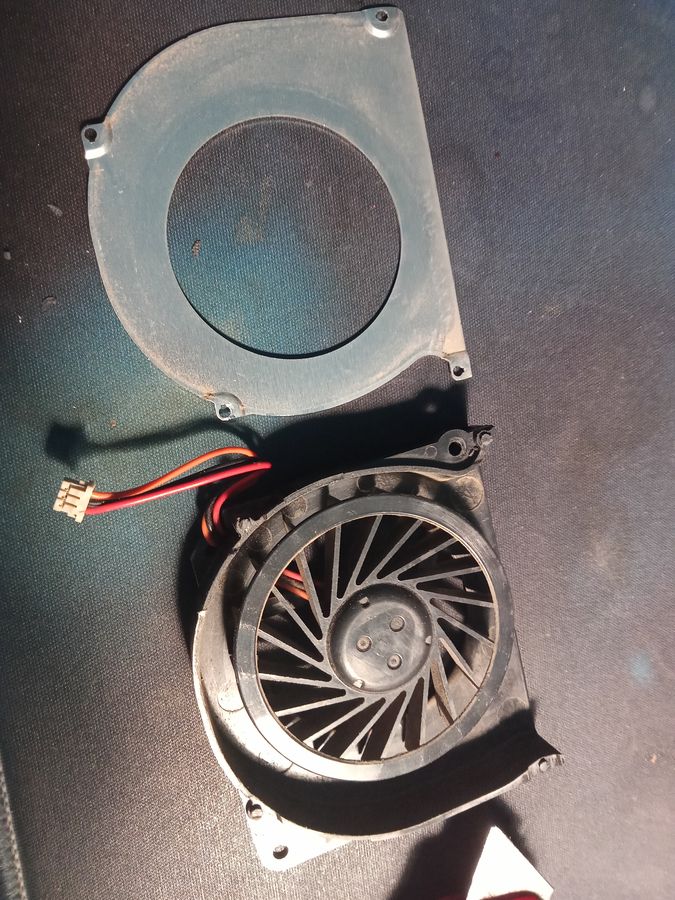

Пилом припорошено все, що тільки можна. Вичистити її якось без повного розбирання неможливо без спеціального компресора.

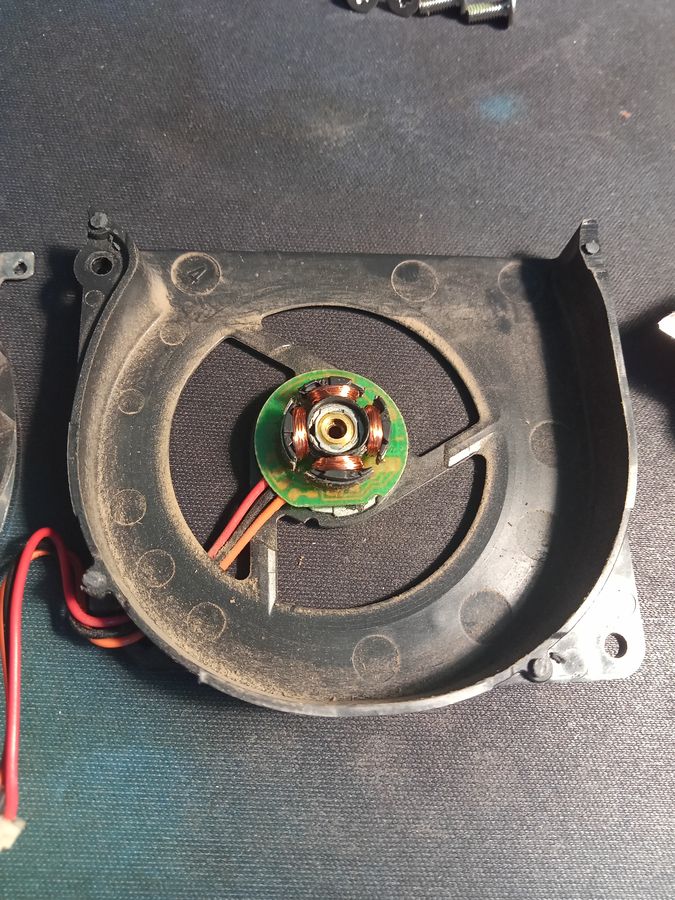

Усередині також все в пилюці. Але візуально визначити причину неприємного шарудіння неможливо. Хоча я думаю, що коли магнітна серцевина тре об поверхню котушки там (на фото видно пил) і відбувається цей звук. Тому зубною щіткою або будь-який інший прибираємо весь пил.

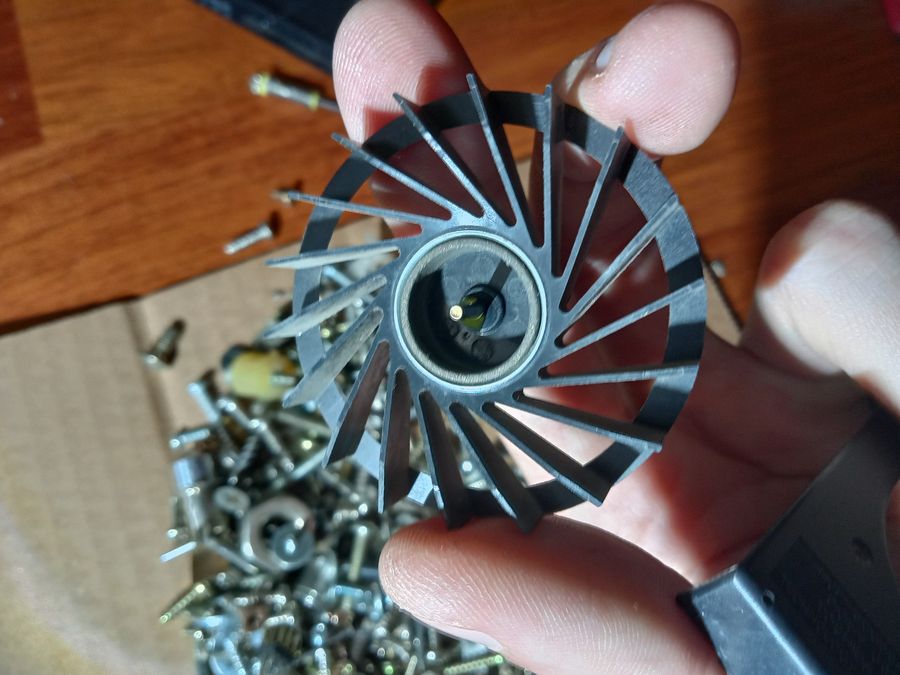

На вал наносимо трохи машинної олії. Однією з причин шуму також може бути тертя у цій частині кулера. Перш ніж збирати конструкцію назад, нам потрібно зробити болтове кріплення для кришки.

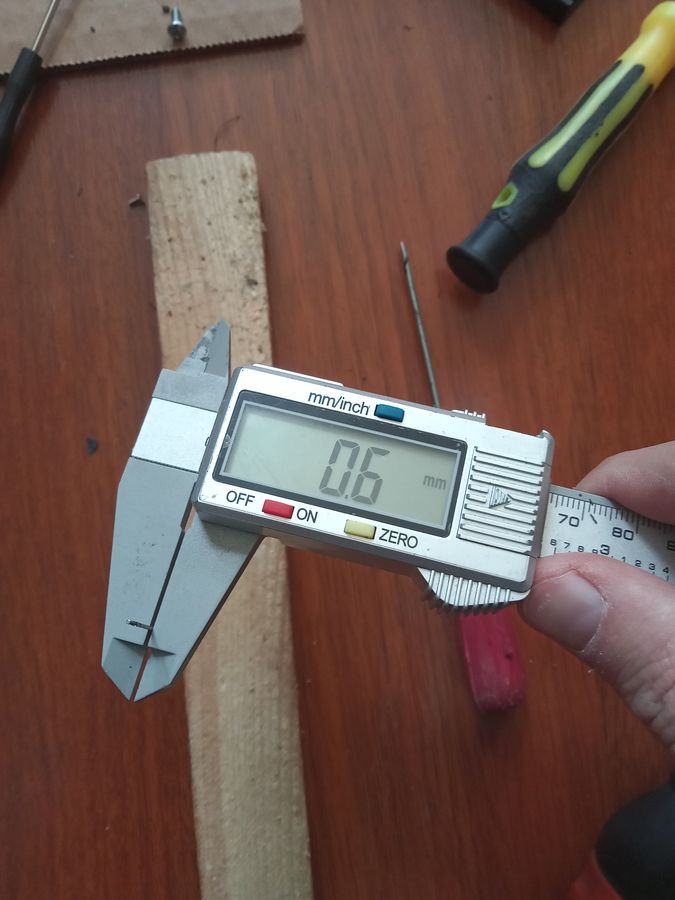

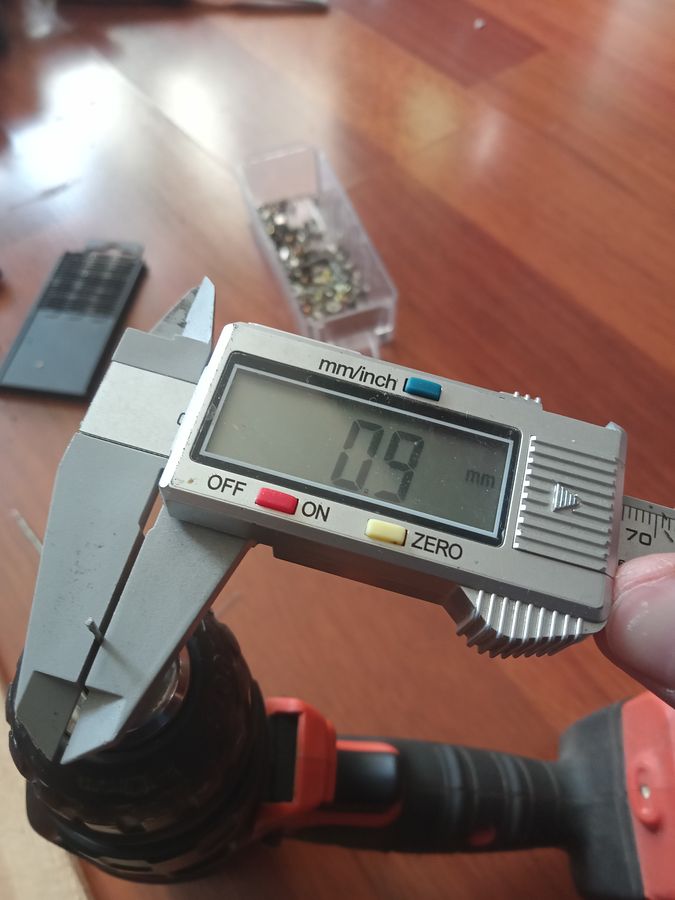

Для отворів нам знадобляться пара свердел малого діаметра. У моєму випадку було використано свердло 0.6 мм та 0.9 мм.

Злегка відзначаємо місце свердління (накернити) шилом чи іншим гострим предметом. Тут слід бути обережним, щоб нічого не пошкодити.

У мене отвір трохи пішов у бік, але нічого страшного – головне щоб не був пошкоджений сам корпус вентилятора.

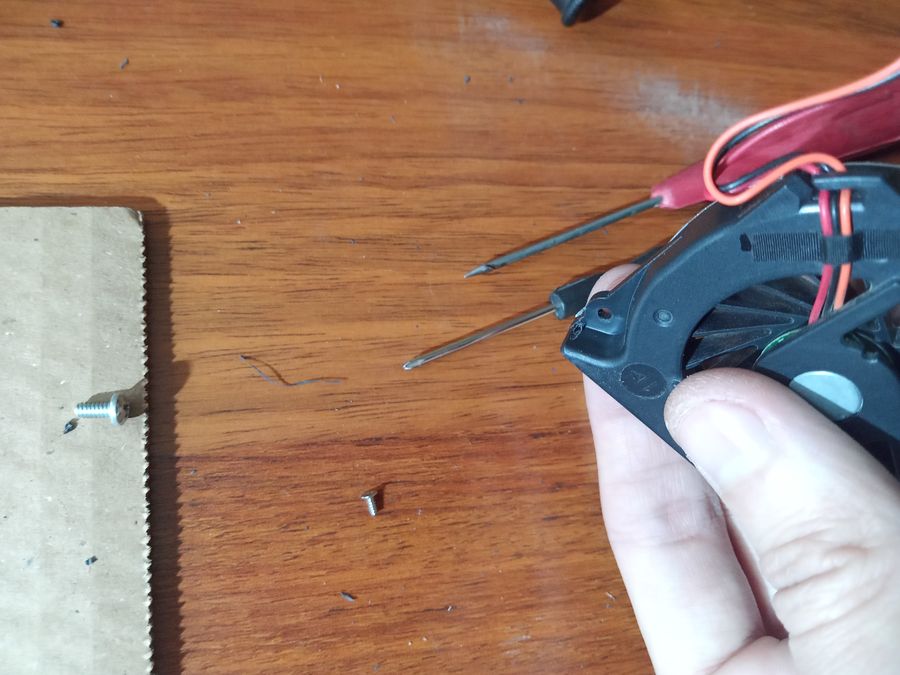

Зі старих запасів дрібних шурупів я знайшов один із найдрібніших по діаметру, розміри наводити сенсу немає – дивіться по тому, що у вас знайдеться в загашнику. Як варіант можна використовувати болти від іншого кулера ноутбука, якщо такий є.

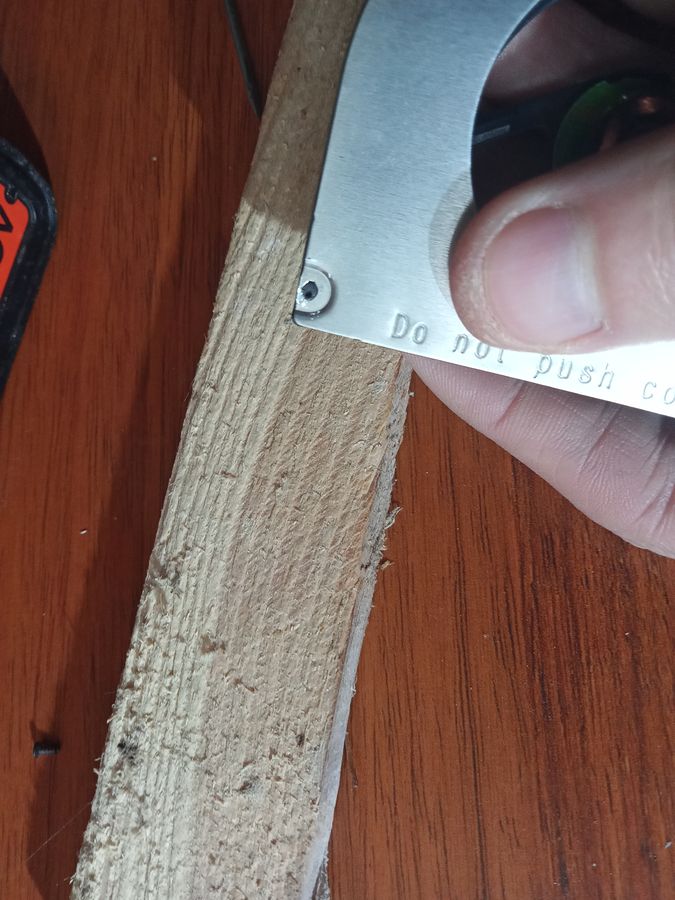

Внаслідок цього кришка тримається ідеально. Але щоб взагалі не було питань, потрібно, щоб хоча б два отвори були закріплені на шурупах.

На знімку вище видно результат спроби накернити отвір з використанням зусилля (постукав ручкою стамески по шилу, цього було достатньо, щоб з’явилася тріщина). Загалом саме це місце на цьому кулері дуже слабке, щоб туди вкручувати шуруп. Тому доведеться зробити отвір скраю.

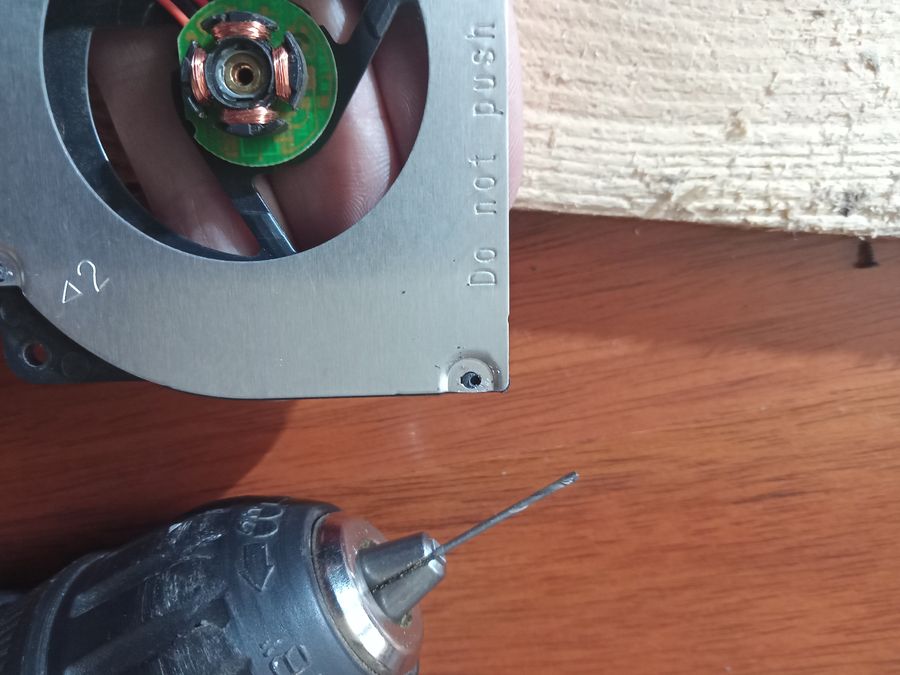

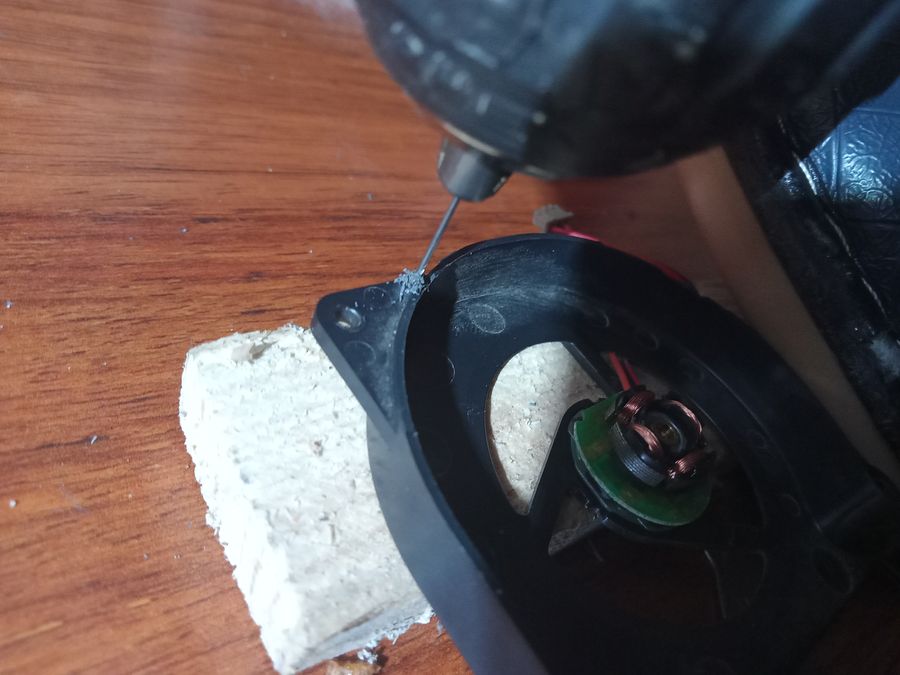

Свердлити потрібно також дуже акуратно. У моєму випадку найбільш вдало вдалося свердлити з мінімальним зусиллям і на великих обертах. У мене для цього використовувався шуруповерт, можливо, навіть краще підійшов би дрімель.

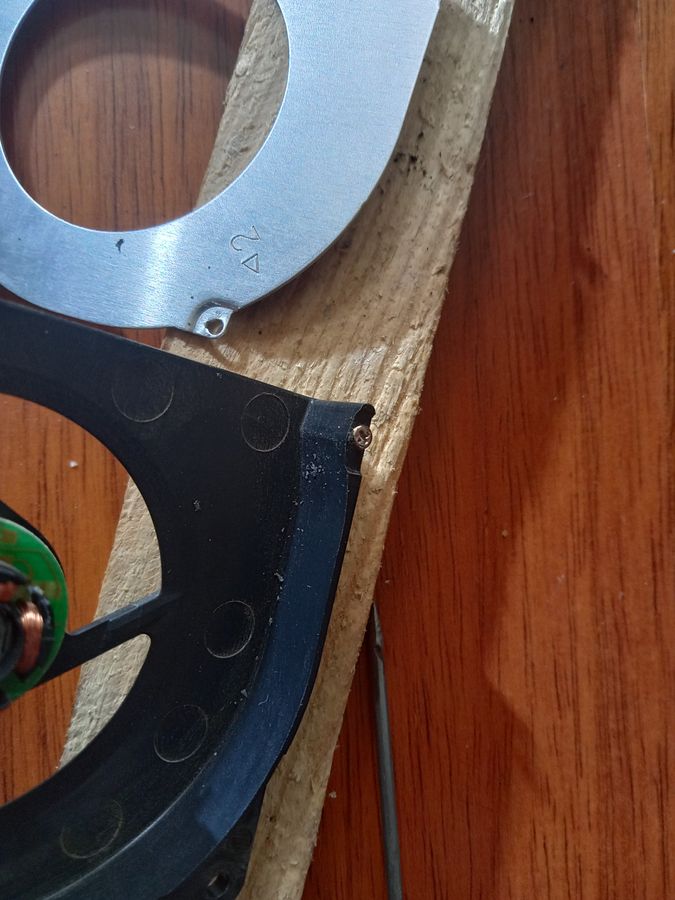

Тут вийшов наскрізний отвір – нічого страшного, так ми будемо впевнені, що шуруп не впреться в корпус і не зламає його.

Думав залишити триматися кришку на двох отворах, але вирішив, що частина кулера, що залишилася, також дуже міцна і зробив третій отвір.

Третій отвір також виявився наскрізним, але в цьому немає нічого страшного.

Після всіх процедур зверніть увагу, щоб металева пластина не прогнулась усередину. У мене таке трапилося, з’явився додатковий шум, довелося її трохи підрівняти.

На трьох болтах кришка цілком впевнено тримається, і…єдине питання, яке виникає – чому виробник пошкодував пару центів на шурупи для цього кулера?

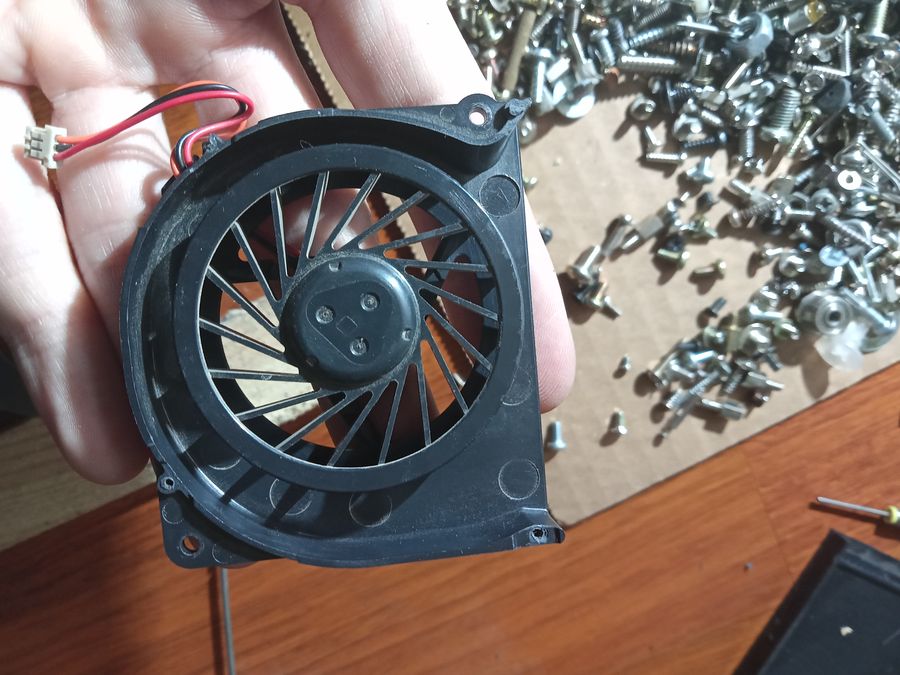

Як я й казав, всередині кулер розташований таким чином, що тертя його пластикового кола (той, що навколо лопат) не може терти об металеву пластину. Точніше може, але не винен. Після складання та перевірки шум у кулера пішов. Залишилося невелике шарудіння, стандартне для охолодження ноутбуків. Експеримент із пожвавленням кулера пройшов вдало.

---

Висновок

За фактом це класична стаття про те, як просвердлити три отвори та змастити кулер. З тією лише відмінністю, що перед початком операції я не був упевнений у її успіху. У моїх думках була ідея, що кришку можна буде просто посадити на клей і так і залишити. У результаті вирішив трохи повозитися і зробити все по-людськи. Я не впевнений, що за час використання подібних ноутбуків є сенс лазити в кулер частіше ніж раз на пару років, тому думаю на кілька ТО такого методу вирішення питання буде достатньо. Цей же спосіб можна використовувати і на інших подібних вентиляторах від інших брендів, але все що ви робите зі своєю технікою – на свій страх і ризик 🙂
